Монотроллейные шинопроводы Euro Lift серии EL-H
Токоподводящая система с однополюсной изоляцией EL-H - это современная мобильная система подвода питания. Материалом проводящего рельса может быть медь и алюминий.
Алюминиевый проводник усилен с помощью полосы из нержавеющей стали для обеспечения длительного срока службы.
Любое количество полюсов проводящего рельса может быть установлено вертикально или горизонтально. Этот тип проводникового рельса также может использоваться внутри и снаружи помещений

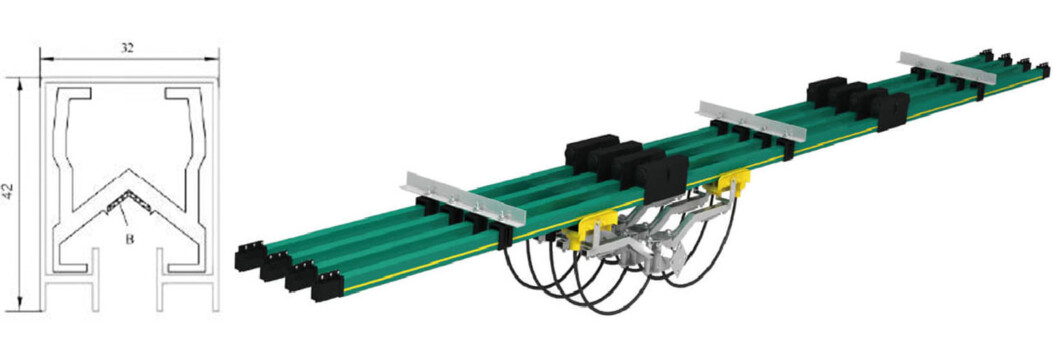

Техническая информация шинопроводы Euro Lift серии EL-H
Технические характеристики шинопровода Euro Lift серии EL-H
Тип | Материал | Сечение (мм2) | Номинальный ток (А) | Расстояние утечки (мм) | Сопротивление (Ом/км) | Вес (кг/м) |
EL-H-AL-320 | Алюминий | 230 | 320 | 80 | 0.153 | 0.96 |
EL-H-AL-500 | Алюминий | 285 | 500 | 80 | 0.116 | 1.13 |
EL-H-AL-630 | Алюминий | 360 | 630 | 80 | 0.087 | 1.38 |
EL-H-AL-800 | Алюминий | 450 | 800 | 80 | 0.067 | 1.5 |
Комплектующие к троллейному шинопроводу Euro Lift EL-F

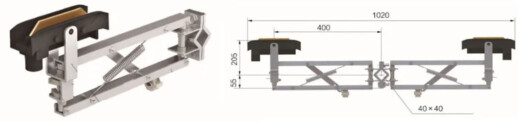

Токосъемник EL-TK1-400 AL/CU32 и EL-TK2-800 AL/CU32
Тип | Вес, кг | Полюсов | Номинальная мощность |
EL-F-TK1-4/25 | 0.65 | 4 | 25А |
EL-F-TK1-4/40 | 0.7 | 40А |
Подвес скользящий EL-H-PS
Тип | Вес, кг | Материал |
EL-H-PS | 0.075 | Пластик |
Соединительная муфта EL-H-MF
Подвес скользящий EURO-LIFT для линии тип EL-H-AL/CU (320А....1600А)
Тип | Вес , кг | Материал |
EL-H-MF | 0.21 | Пластик |

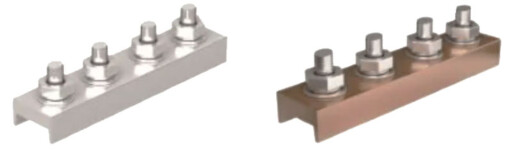

Клипсы для соединительной муфты EL-H-AL-KL и EL-H-CU-KL
Соединительная муфта EURO-LIFT для линии тип EL-H-AL/CU (320А....1600А)
Тип | Вес , кг | Материал |
EL-H-AL-KL-500 | 0.32 | Алюминий |
EL-H-AL-KL-1000 | 0.40 | Алюминий |
EL-H-CU-KL-800 | 0.41 | Медь |
Концевая крышка EL-H-KR
EL-H-AL-KL-500 Клипса для соединительной муфты EURO-LIFT 500A из Al для линии EL-H-AL (320А....500А)
EL-H-AL-KL-1000 Клипса для соединительной муфты EURO-LIFT 1000A из Al для линии EL-H-AL (500А....1000А)
EL-H-CU-KL-800 Клипса для соединительной муфты EURO-LIFT 800A из меди для линии EL-H- CU (320А....1600А)
Тип | Вес , кг | Материал |
EL-H-KR | 0.04 | Пластик |
Секция изоляции EL-IZ AL/CU32
Секция изоляции EURO-LIFT для линии тип EL-H-AL/CU (320А....1600А)
Тип | Вес , кг | Материал |
EL-IZ AL/CU32 | 0.13 | Пластик |
